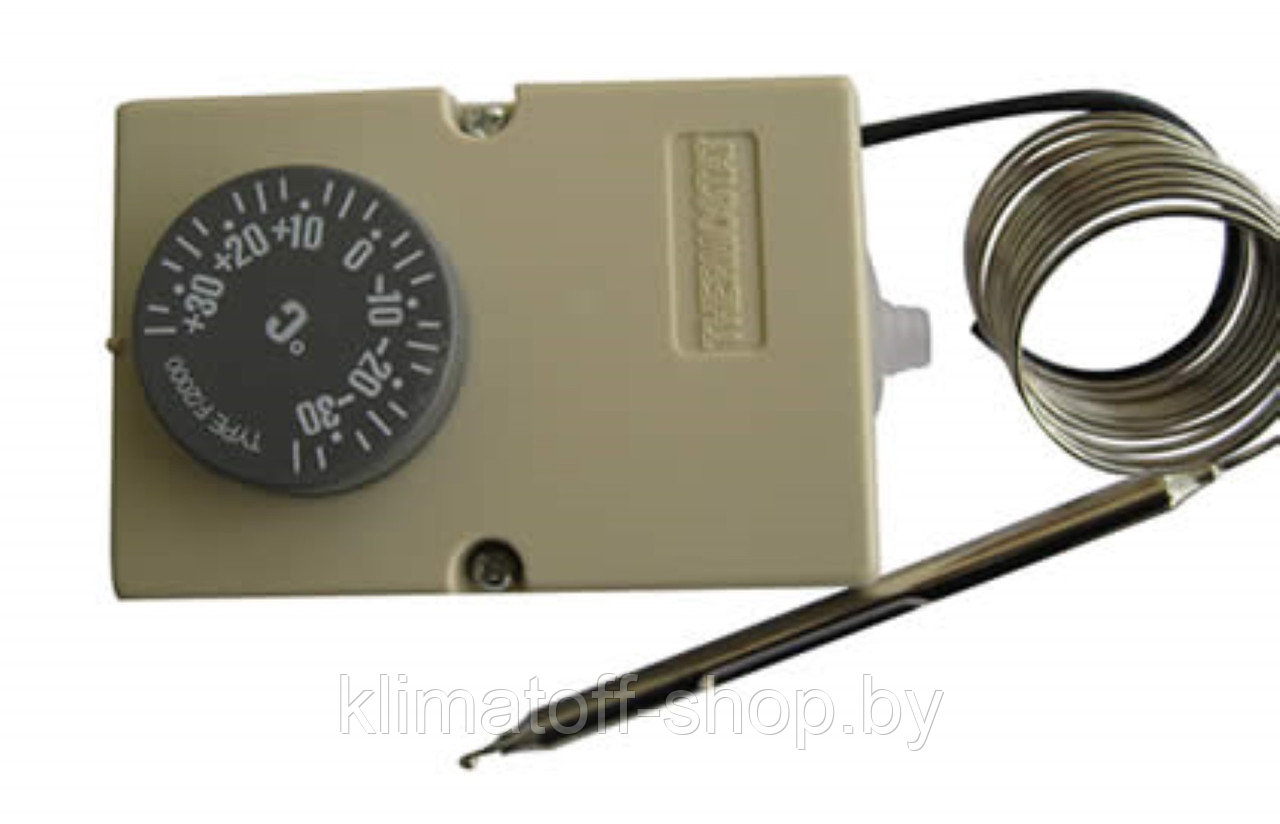

Термостат F2000 (-30/+30°C)

Термостат F2000 с капиллярной трубкой.

ТЕРМОСТАТ, устройство для поддержания постоянной ТЕМПЕРАТУРЫ. Наиболее распространенный тип термостата представляет собой биметаллическую пластинку, в которой один из металлов расширяется и сжимается больше, чем другой. Таким образом полоска изгибается и размыкает сеть при достижении определенной температуры. При охлаждении полоса выпрямляется, замыкая контакт, и нагрев возобновляется.

Термостат, состоящий из биметаллической полосы,когда входит, например, в схему электрического устройства кондиционирования воздуха, замыкает и размыкает цепь в соответствии с колебаниями температуры в комнате. Две разнородные металлические полосы, чьи коэффициенты теплового расширения заметно различаются, сваривают вместе, образуя единую полоску. Когда температура растет, неравномерное расширение двух металлов заставляет полосу изгибаться. В результате контакт замыкает схему и включает систему охлаждения. Когда температура падает, металлы сжимаются неравномерно, полоса выпрямляется и разрывает контакт. Обозначения: A) при заданной температуре цепь разомкнута B) когда температура поднимается, полоса изгибается и замыкает цепь. C) общий вид термостата с регулирующим винтом;передвигая фиксированный контакт, можно настроить термостат на требуемую температуру.
